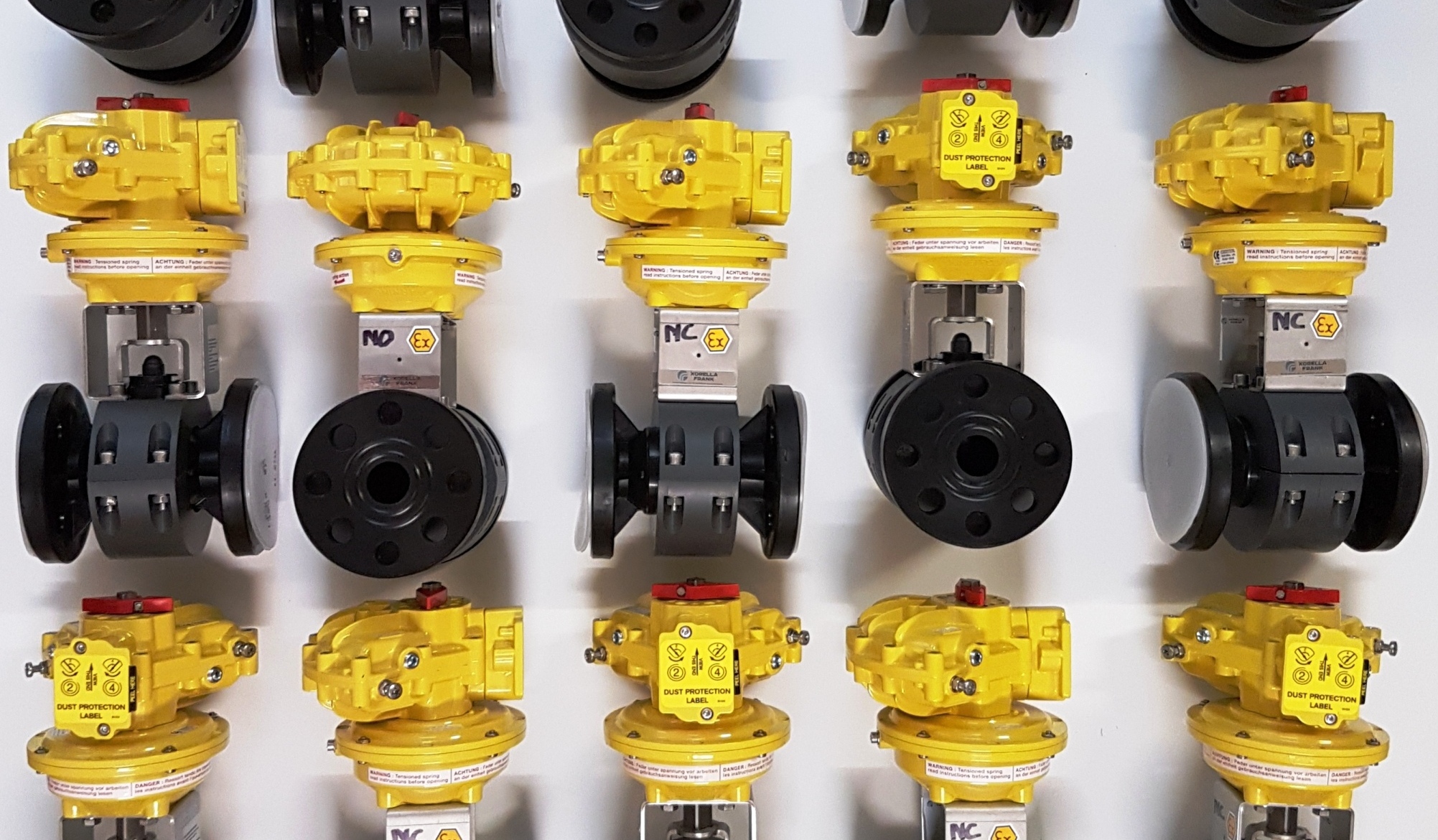

KINETROL-Schwenkantriebe funktionieren nach dem Prinzip der Drehflügel-Pneumatik und verzichten auf Hebelarme, Zahnstangen und Übersetzungen und somit auch auf eine Abnutzung der ineinandergreifenden Bewegungselemente wie z.B. Zahnflanken. Dadurch wird die Abnahme eines reinen Drehmomentes ohne störende Seitenkräfte am Abtriebsvierkant ermöglicht. Die Antriebe zeichnen sich durch eine kompakte, gewichtssparende und variable Bauweise aus.
Die Bandbreite des Abtriebsmomentes erstreckt sich von 0,9Nm bis 19000Nm. Schwenkantriebe mit hohem Drehmoment versehen wir auf Wunsch mit einem Handnotgetriebe, Antriebe mit kleinerem Drehmoment können bei Luftausfall mittels Gabelschlüssel oder Handhebel mit max. 300Nm betätigt werden. Alle Schwenkantriebe und Federschlusseinheiten haben dafür einen freien Aussesvierkant.

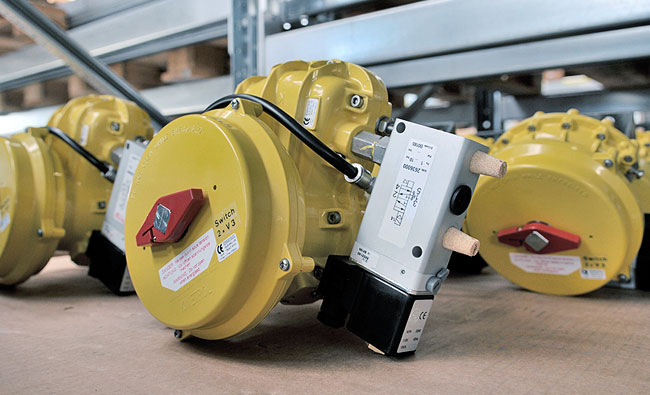

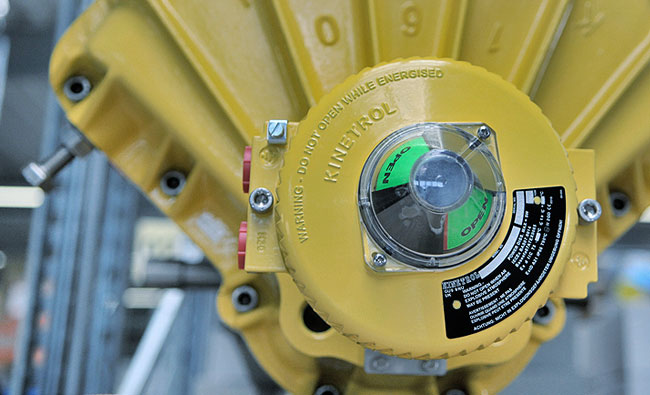

KINETROL-Schwenkantriebe besitzen eine direkte Anbaumöglichkeit für Magnetventile mit dem Anschlussbild nach NAMUR, Anbau-Module wie z.B. Stellungsregler, Endschaltereinheiten usw. werden in den meisten Fällen direkt auf den Antrieb montiert, wodurch eine kompakte Einheit gewährleistet ist.
Alle Schwenkantriebe sind mit einer widerstandsfähigen, eingebrannten Epoxyharz-Pulverbeschichtung versehen und mit Edelstahlschrauben ausgerüstet. Der Arbeitswinkel lässt sich durch die verstellbaren Endanschläge in beide Drehrichtungen einstellen.
Die Lebensdauer der KINETROL-Schwenkantriebe kann, dank der langlebigen Polyurethan-Lippendichtung mit Anpressung durch die geschlitzten, selbstnachstellenden Edelstahl-Federbleche und deren epoxydharzbeschichteten Laufflächen, nach Millionen von Schaltspielen bemessen werden.
Als Alternative stehen Dichtungen aus VITON zur Verfügung. Der Antrieb bedarf nahezu keiner Wartung. Die Konstruktion der Federschlusseinheit mit einer Spiralfeder sorgt, im Vergleich mit anderen pneumatischen Schwenkantrieben, für den geringsten Drehmomentverlust im Verlauf eines Federhubes.
Die Abweichung beträgt etwa 17-20 % von der Anfangs- bis zur Endlage. Bei KINETROL-Schwenkantrieben steht in beiden Drehrichtungen das gleiche Drehmoment zur Verfügung. Da die Spiralfedern nur zu einem kleinen Teil der maximal zulässigen Spannung belastet werden, haben sie eine extrem hohe Lebensdauer und weisen keinerlei Ermüdungserscheinungen auf. Ein weiterer Vorteil ist der Einbau der Federn in ein seperates Gehäuse der Schutzart IP 65.
