Armaturen

Unsere AGRU-FRANK Armaturen sind durch ihre spezielle Konstruktion und die verwendeten hochwertigen Materialien für einen langen, wartungs- und störungsfreien Betrieb ausgelegt.

So verwenden wir z. B. für unser Druckanbohrventil (DAV) eine Edelstahlspindel mit festem Anschlag oder bei unserem Kugelhahn einen integrierten glasfaserverstärkten Käfig, um eine Betätigung der Kugel dauerhaft zu gewährleisten.

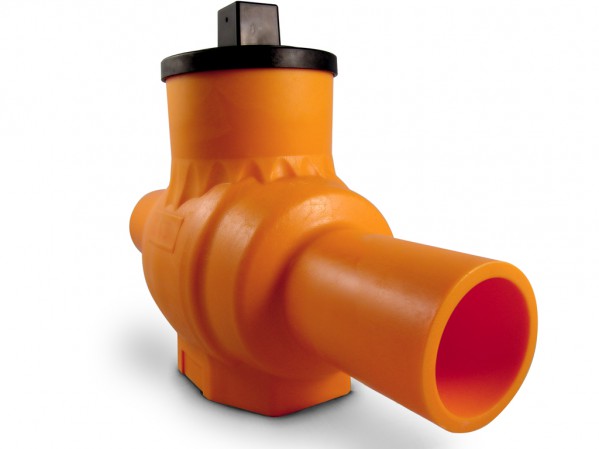

Kugelhahn aus PE 100 für die Ver- und Entsorgung

Dieser Kugelhahn wird aus DVGW-zugelassenem PE 100 für Gas-, Wasser- und Abwassernetze produziert und besteht aus einem zweiteiligen Innenstützkörper aus glasfaserverstärktem Polyamid. Der Stützkörper übernimmt die gesamte Statik, da Dichtungen, Kugel und Schaltdom integriert sind. Das Polyethylen (PE 100) umschließt durch ein patentiertes Verfahren den gesamten Innenstützkörper, einschließlich der beweglichen Schaltelemente. Die Monoblockausführung ohne Schweißnähte und die "Armierung" gewährleisten Betriebsdrücke bis 16 bar für Trinkwasser und 10 bar für Gas sowie eine lange Lebensdauer unter Einhaltung der berechneten Vorspannung der Dichtelemente. Die Wasser-Armaturen haben ein integriertes Untersetzungsgetriebe, um Druckstöße beim Öffnen oder Schließen zu vermeiden. Die Anschweißenden SDR 11 sind für Heizelementstumpfschweißen und Heizelementwendelschweißen vorgesehen. Auf Wunsch versehen wir den Kugelhahn entsprechend der Kundenanforderungen für den Materialübergang mit Flanschen.
Durch den Einbau eines Schutzsystems wird der Eintrag von Schmutz besonders im Abwasserbereich (Dickstoffe) zwischen Kugel und Dichtungssystem verhindert. Ein radiales geschlossenes Getriebesystem aus Hochleistungswerkstoffen sorgt für eine 90°-Schaltung ohne Druckstöße. Auch Regeln ist möglich. Zudem ist die Stellung der Kugel von außen erkennbar. Regeldiagramme erhalten Sie auf Anforderung.

Technische Daten

Betriebsdruck 16 bar für Wasser und 10 bar für Gas
rohrgleicher Durchgang (außer d 125)
druck- und biegesteifes Gehäuse ohne Schweißnähte (Monoblock)
Profildichtungen in jeder Stellung ausspülsicher
kein Totraum
optimale Strömungsgestaltung - keine Kavitation
deutliche Energieeinsparung in der Wasserversorgung
für den Einsatz in Wassernetzen optional radiales Untersetzungsgetriebe zur Vermeidung von Druckstößen
feste Gehäuseanschläge
Drehmomentbegrenzung; Schaltflansch ca. 300Nm; Kugel >500Nm
Dimension d 32 mm bis d 225 mm

Werkstoffe

Drucktragendes Gehäuse: PE 100 mit einem stoffschlüssig verbundenen, glasfaserarmierten, druckfesten Polyamid
Dichtringe: Gas: NBR-Dichtung, Trink- und Abwasser: EPDM-Dichtung
Schaltwelle: Rotguß
Kugel: POM

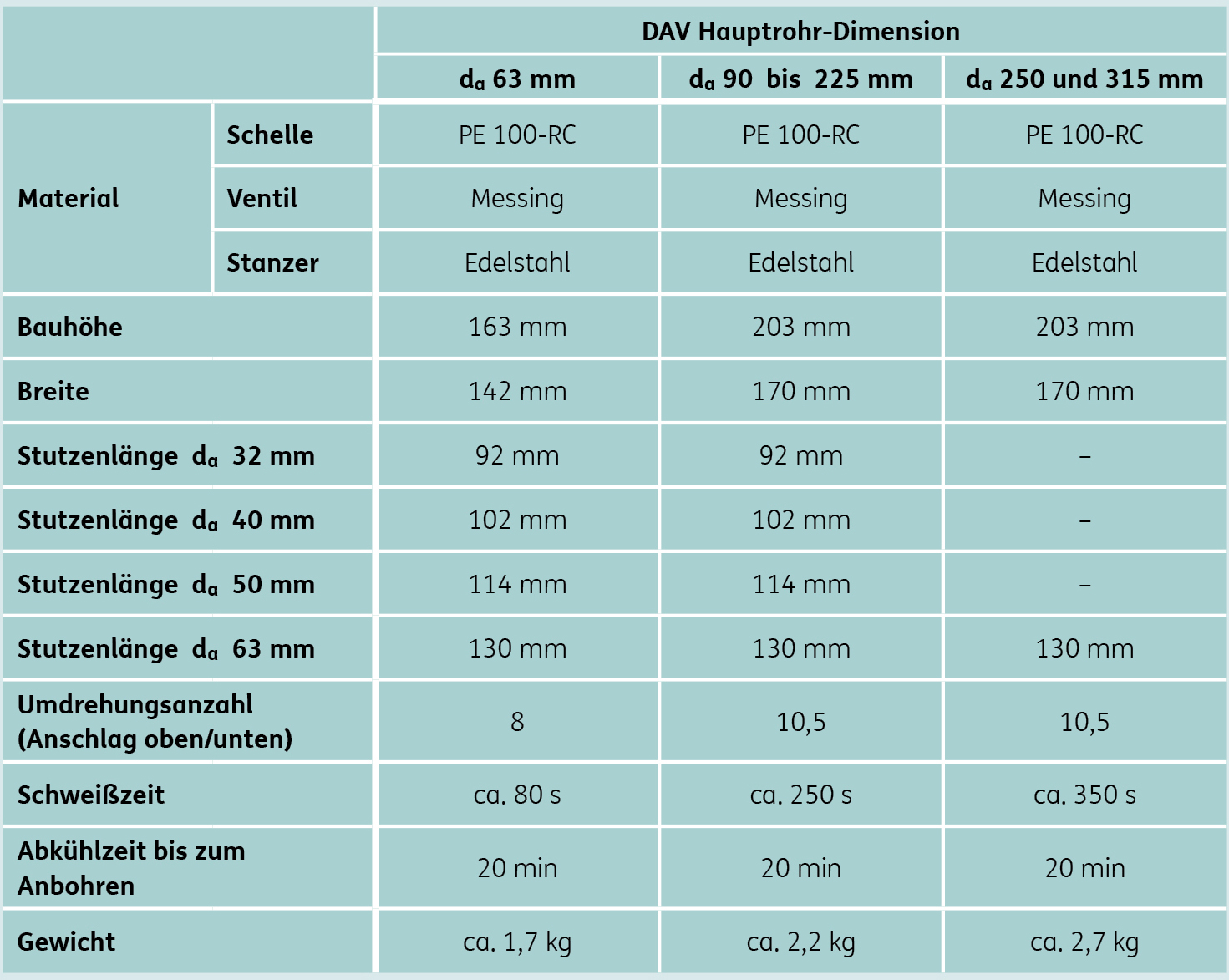

Druckanbohrventile (DAV)

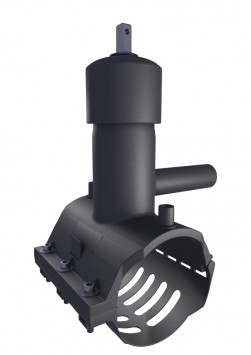

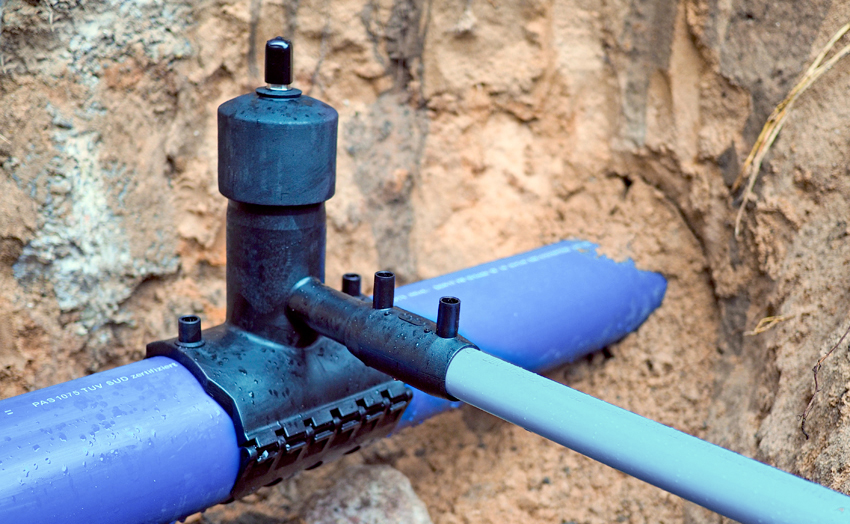

Das neue AGRU-FRANK Druckanbohrventil (DAV) ist die Absperrarmatur der neuen Generation. Es kombiniert die besten Eigenschaften gängiger Druckanbohrventile und ergänzt diese mit innovativen Features. Angefangen bei der Rohstoffwahl für höchste Sicherheit, dem PE 100-RC bis hin zur montagefreundlichen Befestigungsvorrichtung. Die wartungs- und korrosionsfreie Bauart des AGRU-FRANK DAV ermöglicht zudem einen höchst wirtschaftlichen Betrieb.

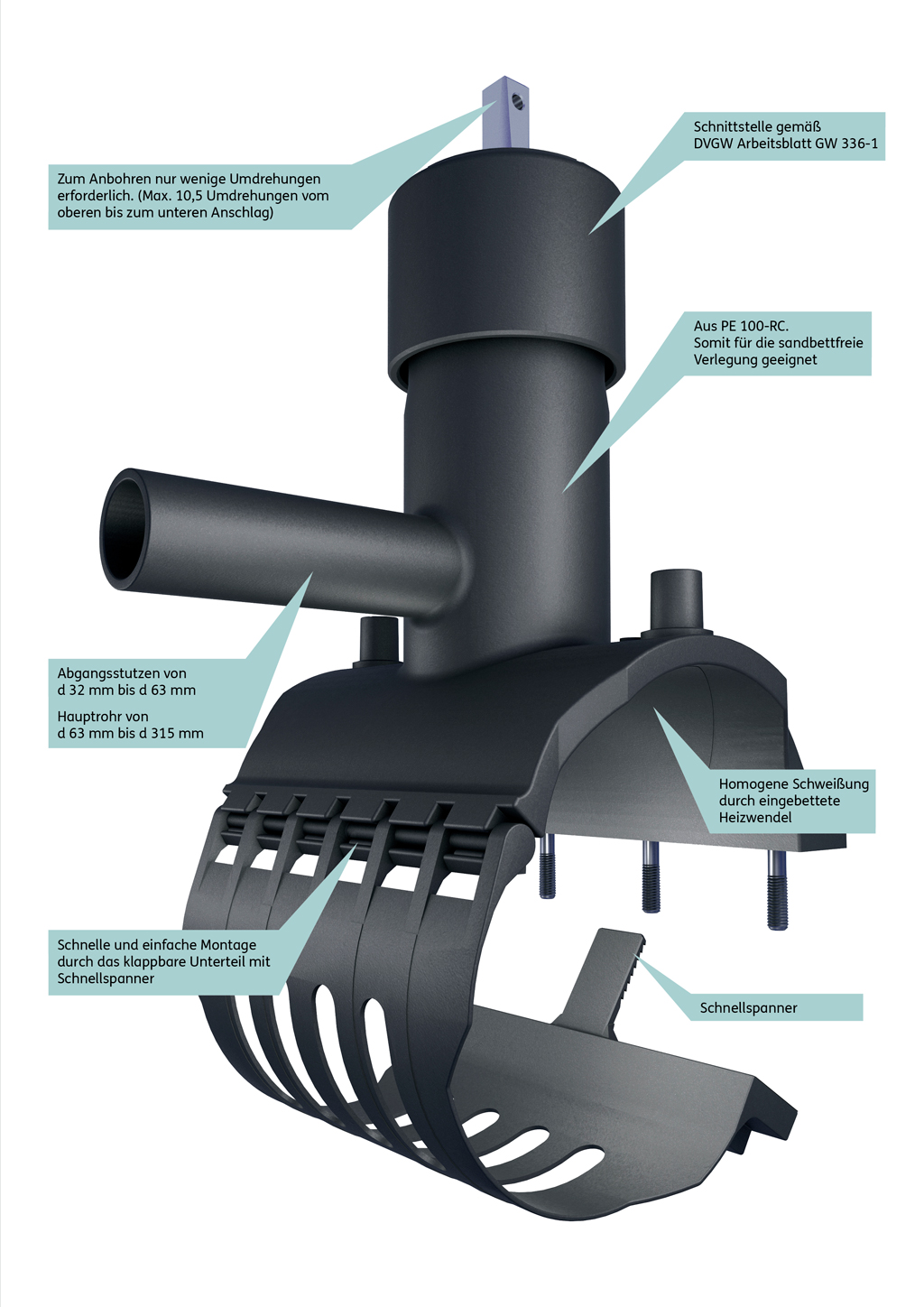

Vorteile:

Kompaktes Formteil aus PE 100-RC
niedrige Bauhöhe
geringes Eigengewicht
DVGW Zulassungen für Gas- und Wasseranwendungen
montagefertiges Bauteil
einfachste Montage durch einrastendes Unterteil mit Schnellspanner und bester Halt durch 3 Innensechskantschrauben
Schweißen und Anbohren unter maximal zulässigem Betriebsdruck
eingebettete Heizwendel und kurze Schweißzeiten
Betätigungsspindel aus Edelstahl
Schnittstelle gemäß DVGW Arbeitsblatt GW 336-1
Anbohren und Betätigen mit max. 10,5 Umdrehungen und geringem Drehmoment
spanloses Anbohren durch Stanzer
sicherer Halt des ausgestanzten Rohrstücks
oberer und unterer Anschlag schützt vor Überdrehen
mit Abgangsstutzen in da 32, 40, 50 und 63 mm erhältlich
Länge der Abgangsstutzen für zweimalige Heizwendelschweißung ausgelegt
geringer Druckverlust
korrosions- und wartungsfrei
mit Traceabilitycode
